YB400陶瓷柱塞泵

　　YB400陶瓷柱塞泵

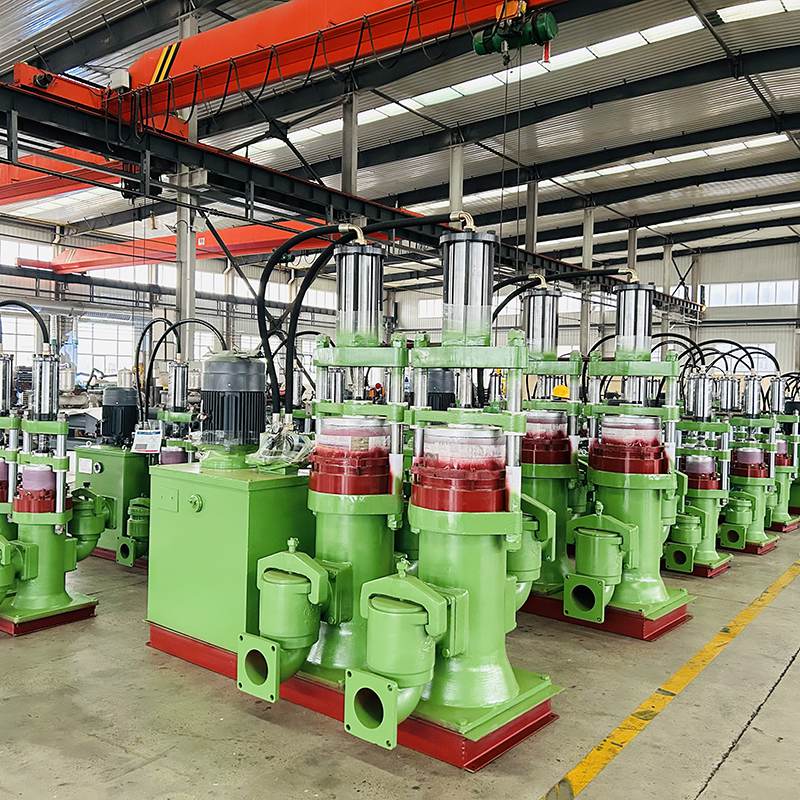

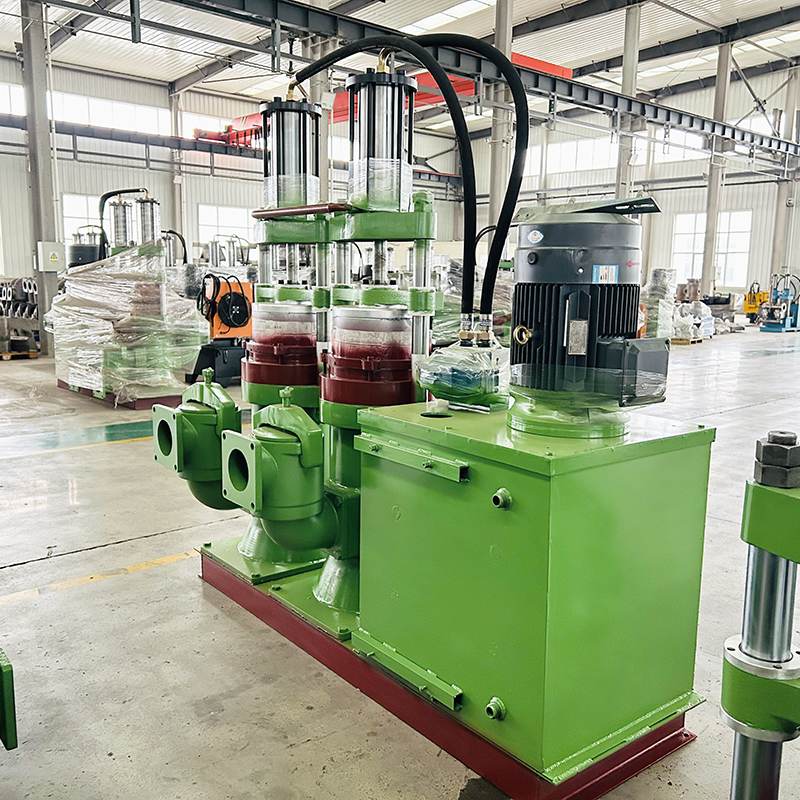

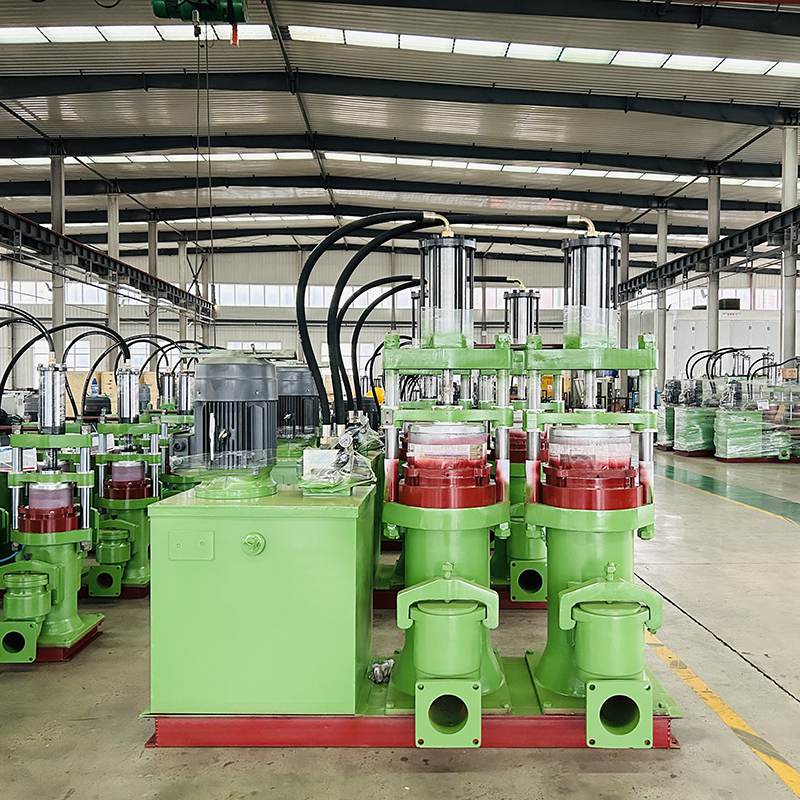

　　一、产品图片

　　二、产品型号及参数:

　　YBH400-120压滤机节能陶瓷柱塞泵泥浆泵

流量：120立方/小时，

压力范围：0-1.5MPa，

额定压力：0-15公斤可任意调节，

冲程：350mm，

配用电机：30KW，

外形尺寸：2.48*2.5*2.6（米)，

吸排浆管道直径：φ180/φ159，

重量：3.8吨，

油箱容积：560L

　　三、产品工作过程

　　液体从进口进入，经过一个吸入阀门进入到体积变化腔中。

　　液体充满体积变化腔：柱塞做往复运动，从而使得体积变化腔内的液体被挤压或抽吸，充满整个变化腔。

　　液体被推出：当柱塞通过压力油将液体推入流体出口时，通过压力油的冲击作用，流体出口的阀门打开，将液体推往需要的地方，完成工作任务。

　　液体回流：等到柱塞运动到末端时，进口的压力油会将流体出口的阀门关闭，同时另一个进口的阀门打开，使液体回流到体积变化腔中。

　　循环工作：上述步骤不断重复，通过柱塞的往复运动，实现对液体的连续输送。

　　四、产品优势:

　　1、 柱塞泵出口压力高。可保证20公斤压力，不会出现螺杆泵随着定子和转子磨损而无法保压，导致进料压力不足，或者进料时间过长。

　　2、能耗低：正常350平压滤机配套螺杆泵22KW，600平压滤机配套螺杆泵45KW，而柱塞泵仅需要配套18.5KW和22KW，尤其对于600平压滤机节约能耗一半以上。

　　后期维护成本低。螺杆泵(每台套)每半年需要更换一次转子和定子每台套，据市场调查一套35千瓦定子、转子约6万左右，而柱塞泵仅仅需要更换阀片和橡胶密封，每次费用仅为6千元左右。其维护费用仅为螺杆泵维护费用的10%左右。

　　五、产品客户案例

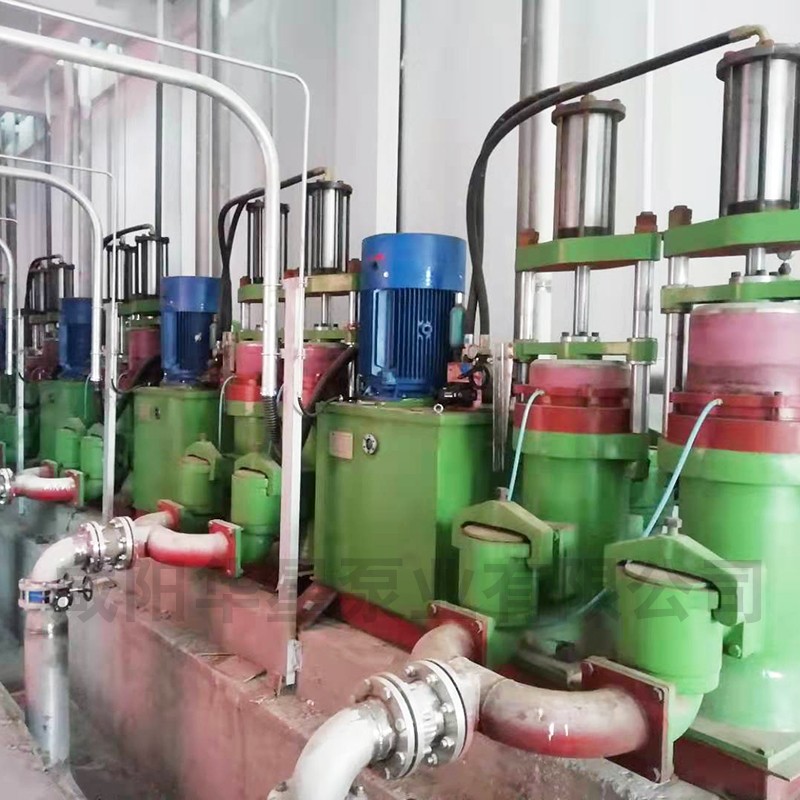

造纸厂YB400陶瓷柱塞泵工作现场
