陶瓷柱塞泵客户案例

污水处理厂柱塞泵替换螺杆泵

发布时间:2021-01-17 16:17:14点击:0




污水处理厂柱塞泵替换螺杆泵


  污水厂污泥脱水主要有高压隔膜板框压滤机进行。压滤机进料泵采用螺杆泵,项目设置600平方板框压滤机1台,350平方压滤机2台。600平米板框压滤机配套高低压进料螺杆泵2台,350平方压滤机配套进料螺杆泵1台。由于压滤机使用频率高,进泥颗粒含量多,导致螺杆泵定子及转子损坏非常大,螺杆泵定子转子使用寿命约为半年。维护费用非常高,成本加大,因此结合项目实际情况,将螺杆泵更换为柱塞泵,在保证生产进料效果的前提下,节约维护成本,节约能耗。

  一、柱塞泵优势

  YB系列陶瓷柱塞泵是液压驱动双缸双作用的容积型泵。以α型氧化铝为柱塞,具有高的耐磨性和耐腐蚀性,该泵有运行平稳可靠,输出压力高计量准确,压力波动小,低噪音耐酸碱,操作维护方便,使用寿命长等特点,配合压滤机使用是各种类型固液分离的理想产品。相比离心泵、螺杆泵、转子泵,该泵有以下优势:压力功率小,磨损小寿命长,有可调恒温的功能,维修费用仅为离心泵、螺杆泵、转子泵的十分之一,为用户降低了使用成本减少了电能消耗。

  参数:

型号 额定流量m³/H 压力范围MPa 电机KW 进/出浆法兰PN16
YBH300-60 60 0-2.0 18.5 DN150/DN150
YBH400-100 100 0-2.0 22 DN150/DN150

  本次选择以上2种型号柱塞泵匹配600及350平方压滤机进料使用。其中350平压滤机选择流量60立方/h,压力20BAR柱塞泵,完成满足正常进料需求流量50左右,压力12公斤的要求,在柱塞泵进料前期,出口阻力小,可实现满流量进料,一般在2.5小时左右进料完成。同时600平压滤机进料流量选择100,满足在快的时间内实现进料完成。

  主要优势:

  1、 柱塞泵出口压力高。可保证20公斤压力,不会出现螺杆泵随着定子和转子磨损而无法保压,导致进料压力不足,或者进料时间过长。

  2、 能耗低:正常350平压滤机配套螺杆泵22KW,600平压滤机配套螺杆泵45KW,而柱塞泵仅需要配套18KW和22KW,尤其对于600平压滤机节约能耗一半以上。

  3、 后期维护成本低。螺杆泵(每台套)每半年需要更换一次转子和定子每台套,据市场调查一套35千瓦定子、转子约6万左右,而柱塞泵仅仅需要更欢发片和橡胶密封,每次费用仅为6千元左右。其维护费用仅为柱塞泵维护费用的10%左右。

  二、柱塞泵和螺杆泵具体比对表
按正常每天工作10-12小时来计算 陶瓷柱塞泵 螺杆泵
流量 100m³/h 100m³/h
电机 22KW 45KW
较高压力 2.0MPa 1.2MPa
整机寿命 15年以上 10年左右
核心部件使用寿命 超硬陶瓷柱塞,缸体寿命20年 螺杆,寿命1年
主要密封件及易损件更换时间 寿命:6-12月/次 胶套6-12月
年平均使用易损配件费用 5年内,<6000元/年 >6万
特点 可调恒压,自动变量,低压大流量,高压小流量,液压系统自动调整 变频器调整

  陶瓷柱塞泵 螺杆泵
流量 60m³/h 60m³/h
电机 18.5KW 22KW
较高压力 2.0MPa 1.2MPa
整机寿命 15年以上 10年左右
核心部件使用寿命 超硬陶瓷柱塞,缸体寿命20年 螺杆,寿命1年
主要密封件及易损件更换时间 寿命:6-12月/次 胶套6-12月
年平均使用易损配件费用 5年内,<6000元/年 >6万
特点 可调恒压,自动变量,低压大流量,高压小流量,液压系统自动调整 变频器调整


根据某污水厂现运行14h/天来对比

600平压滤机(高低压泵)一年电费


费用
551880元
一年易损件
1台 365/天X45/kwX0.8元/hX14h/天=183960元 定子、转子
100000/次X2/次=200000元
350平压滤机(高低压泵)一年电费
2台 365/天X45/kwX0.8元/hX14h/天X2台=367920元 定子、转子
50000/次X2套X2/次=200000元
YB400型柱塞泵一年电费


费用
241192元
阀片、橡胶密封、盘根等
7000X2/次=14000元
1台 365/天X22/kwX0.8元/hX14h/天=89936元
YB300型柱塞泵 阀片、橡胶密封、盘根等
6000X2台X2/次=24000元
2台 365/天X18.5/kwX0.8元/hX14h/天X2台=151256元

  成  本  回  收

  根据以上对比污水厂一年的电费及易损件,费用需接近80万左右,柱塞泵一年电费及易损件费用才30万左右。

  柱塞泵改造总投资60万,根据以上现场实际发生费用对比二年不但收回投资成本还节省70万左右。

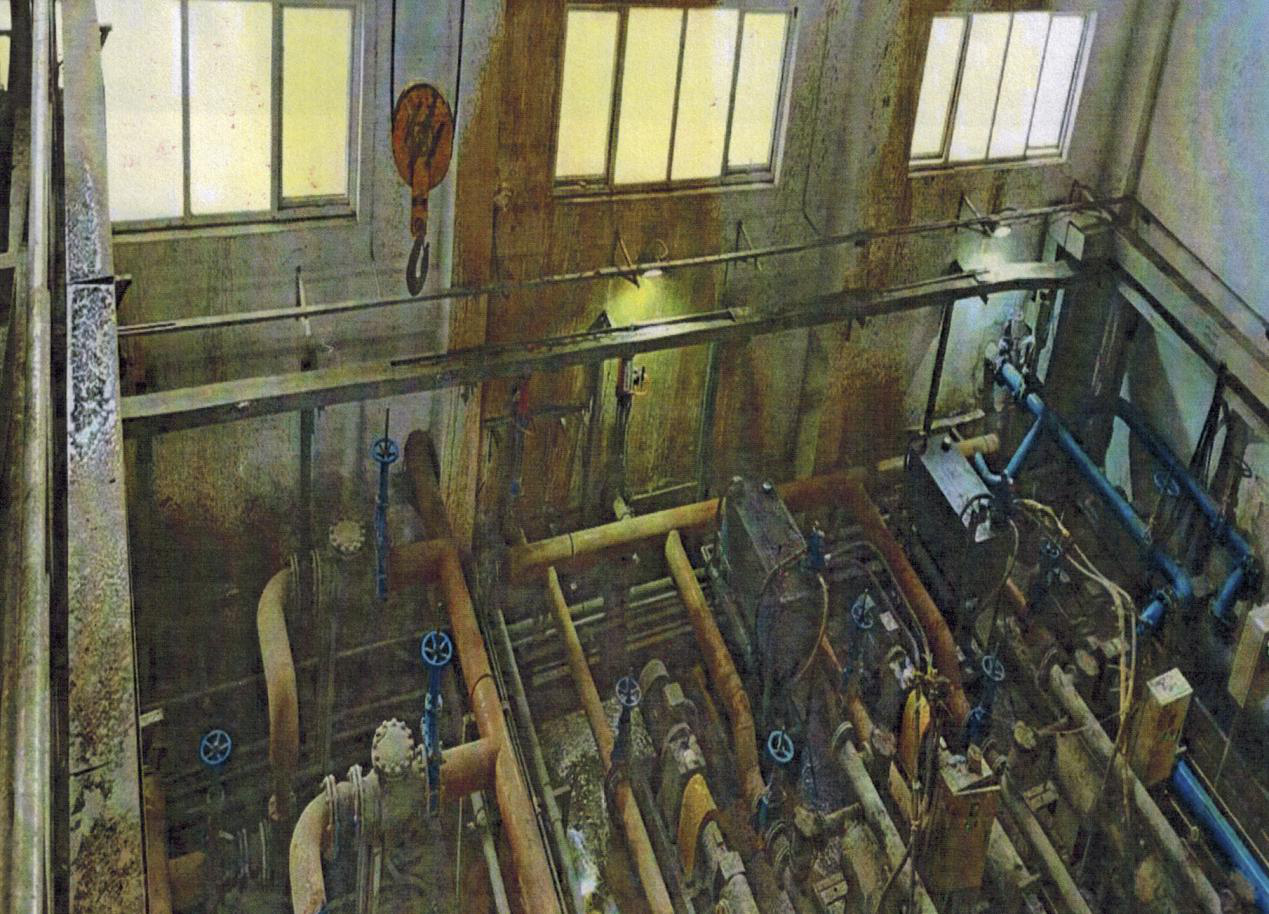

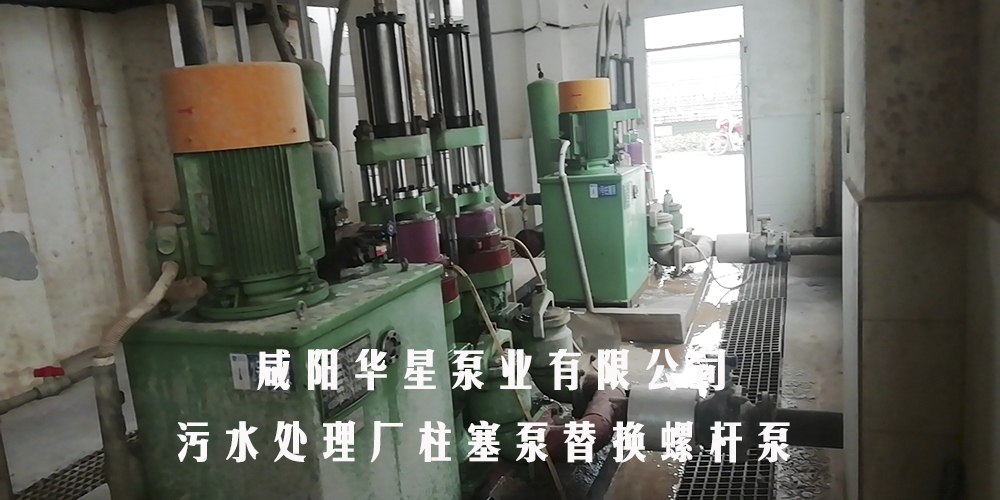

污水处理厂柱塞泵替换螺杆泵改造前

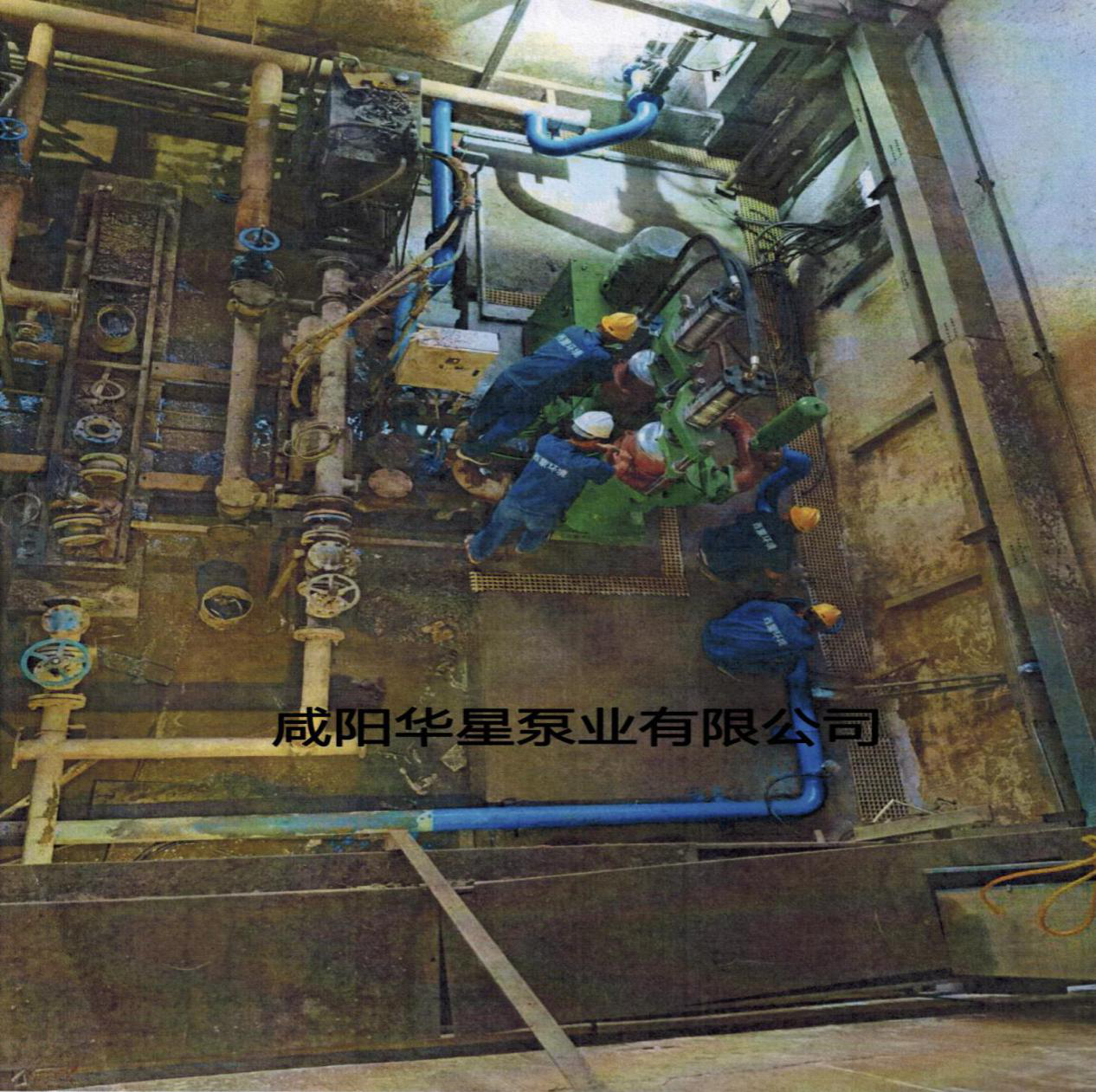

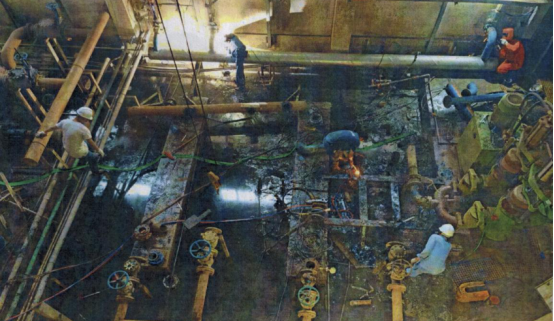

改造中

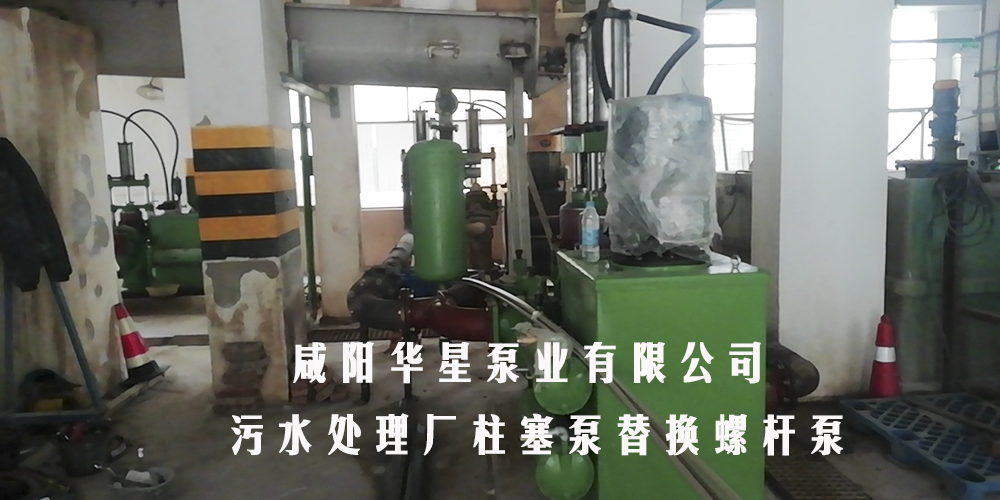

改造后


  部分用户现场:

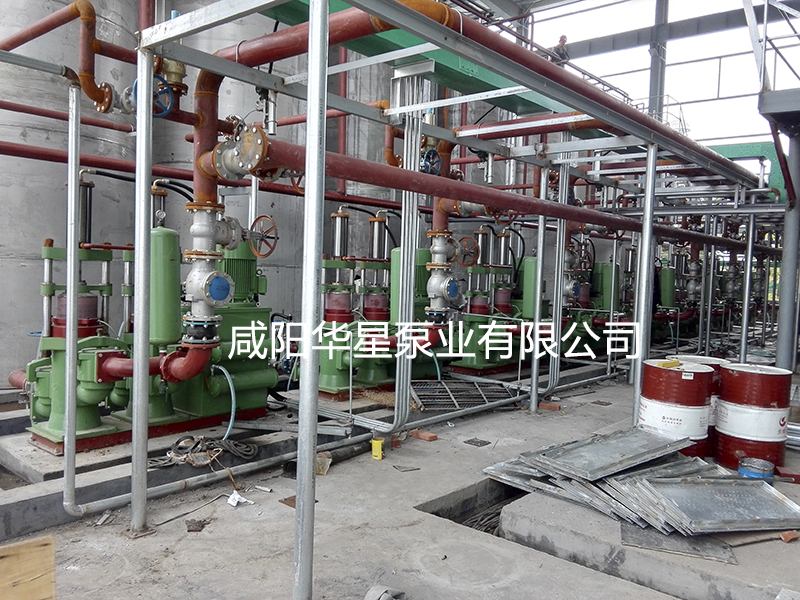

  市政污水处理,项目地址:山东,使用YB400泵17台

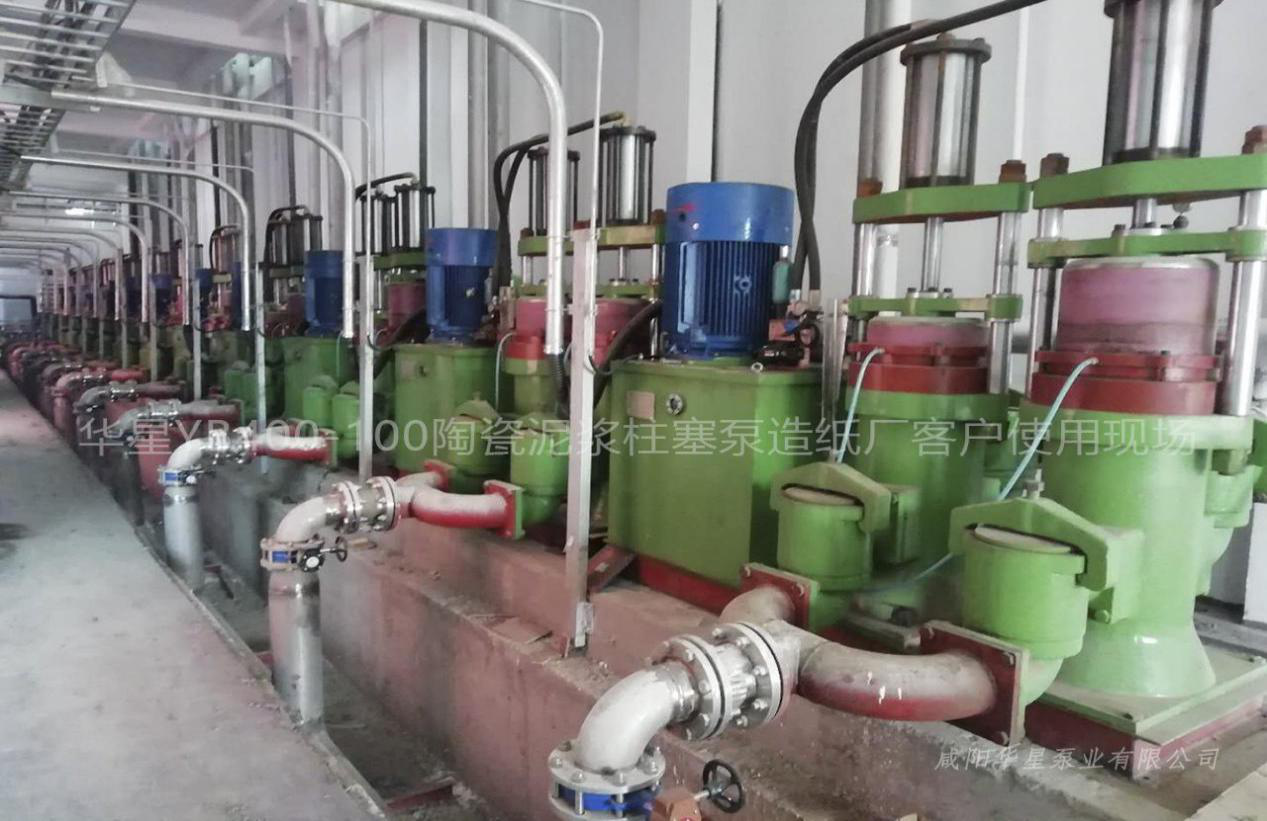

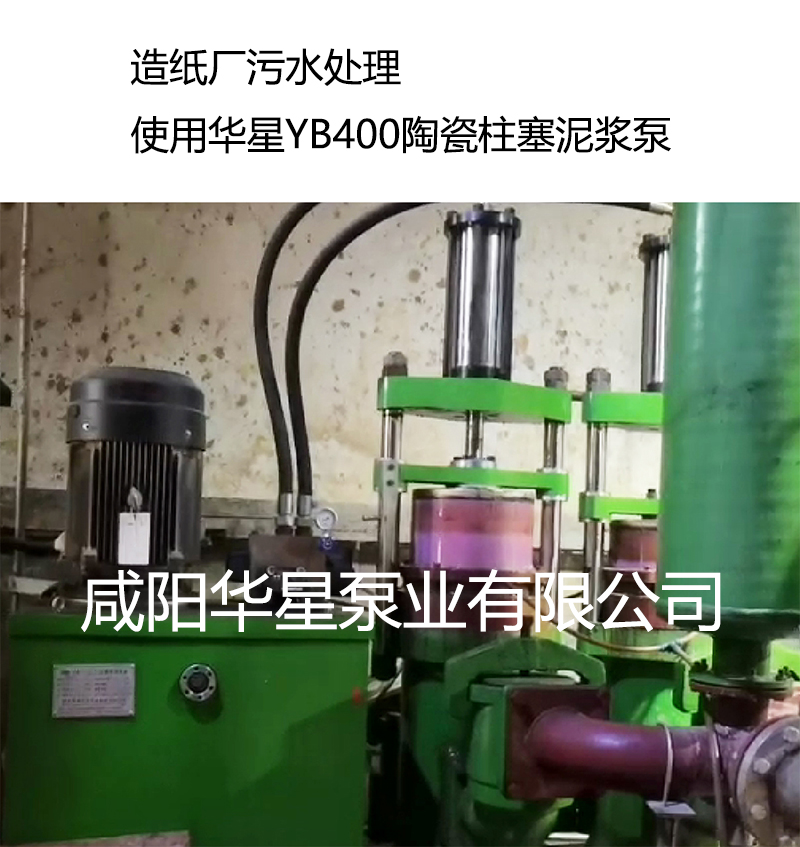

  造纸污水处理   项目地址:山东,使用YB400泵12台

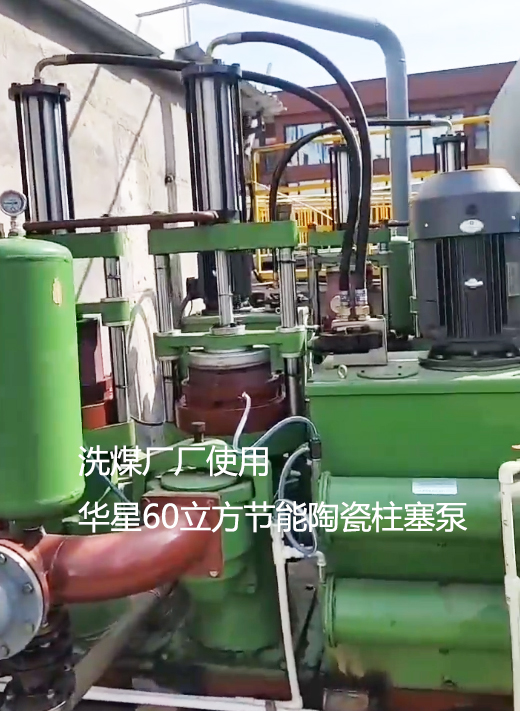

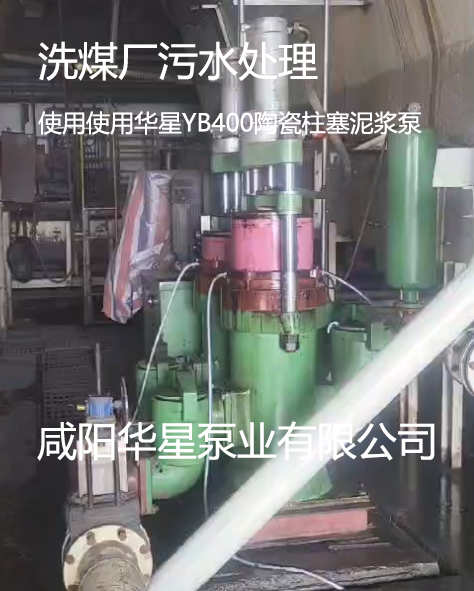

  松鹤煤业:洗煤废水处理  项目地址:贵州,使用YBH-300J泵9台
